Description:

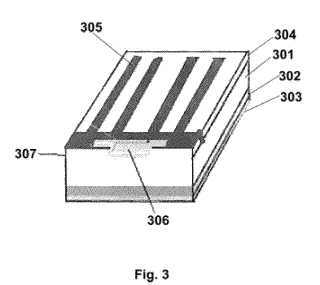

Invenţia se referă la un sistem de celulă fotovoltaică cu diodă Schottky încorporată în colector caracterizat prin aceea că dioda Schottky este realizată pe aceeaşi plachetă de siliciu monocristalin pe care este realizată şi celula fotovoltaică şi asigură ocolirea acesteia atunci când sistemul propus este înglobat într-un şir de celule fotovoltaice conectate în serie şi celula respectivă se întrerupe/defectează. Sistemul de celulă fotovoltaică cu diodă Schottky încorporată, conform invenţiei, este realizat pe o plachetă (301) de siliciu monocristalin de tip p, slab dopată, prin depunerea pe faţa plachetei a unui strat (307) gros de oxid de siliciu în care se va deschide, prin tehnici de fotolitografie, aria activă a diodei şi a celulei fotovoltaice în care, pentru realizarea contactului Schottky (anodul diodei) se va depune un strat (306) metalic Ti/Au, în vreme ce catodul diodei este un alt strat metalic (303) realizat din Ti/Au care se depune pe spatele plachetei (301).
