Description:

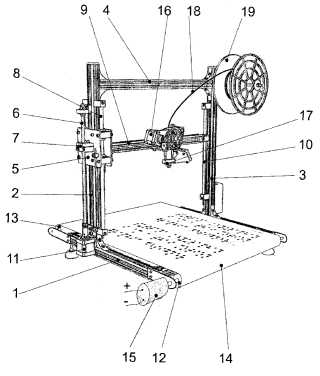

Invenţia se referă la un aparat de imprimare pentru imprimarea textelor şi a imaginilor în relief, destinate nevăzătorilor. Aparatul conform invenţiei este constituit dintr-o placă (1) de bază, ce are nişte montanţi (2 şi 3) verticali, rigidizaţi la partea superioară de o traversă (4) de legătură, pe montantul (2) vertical fiind prevăzută o culisă (5) deplasabilă pe verticală, prin intermediul unei tije (6) filetată, care se poate roti într-o piuliţă (7) fixată pe o tijă (8) de ghidare, pe culisa (5) deplasabilă fiind fixată şi o traversă (9) mobilă, care este ghidată pe o tijă (10) de ghidare; un motor (11) de acţionare asigură rotirea tijei (6) filetate şi deplasarea pe verticală a traversei (9) mobile; la capătul plăcii (1) de bază sunt prevăzute nişte tambure (12 şi 13) rotative, pe care este înmagazinat un suport (14) de scriere, acţionat de un motor (15) electric, iar pe traversa (9) mobilă poate culisa un motoreductor (16) de acţionare, pe care este montat un cap (17) de scriere alimentat cu un fir (18) de scriere, din material plastic, depozitat pe un tambur (19) de stocare, toate mişcările aparatului fiind comandate prin intermediul unui calculator.
