Description:

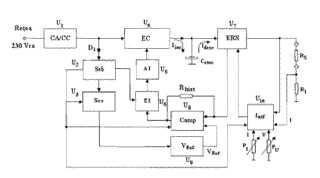

Invenţia se referă la un sistem de monitorizare şi reglare a puterii disipate de un element regulator serie al unei surse de mare putere care micşorează puterea disipată de elementul regulator serie prin combinarea unei surse liniare cu o sursă în comutaţie. Sistemul conform invenţiei este conceput astfel încât menţine tensiunea la bornele elementului (U7) regulator serie cât mai mică în funcţie de alegerea unei tensiuni (VRef) de referinţă pentru obţinerea puterii disipate minime de către elementul (U7) regulator serie, micşorând în acelaşi timp raportul (tluc/tpauz) dintre timpul de lucru şi cel de pauză pentru sursa în comutaţie, în vederea micşorării puterii disipate de elementul (U4) comutativ ale acesteia şi cuprinde, pe lângă componentele menţionate, un element (U8) comparator de tensiune, având ca referinţă o tensiune (VRef) stabilizată faţă de variaţiile tensiunii de intrare prin utilizarea unui sistem (U3) de curent constant, care are ieşirea conectată cu intrarea unui element (U6) izolator, ce este utilizat pentru delimitarea elementului (U4) comutativ de elementul (U7) regulator serie, ieşirea elementului (U6) izolator având ca sarcină un amplificator (U5) de curent ce acţionează asupra elementului comutativ (U4) pentru stocarea controlată a energiei, necesară obţinerii unei valori mici a puterii disipate de elementul (U7) regulator serie, în aşa fel încât timpii de comutaţie să fie într-un raport subunitar, conducând la minimizarea puterii disipate şi de către elementul (U4) comutativ.
