Description:

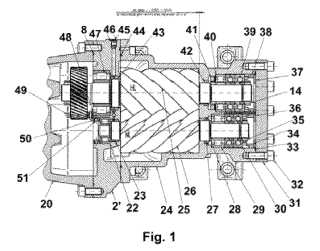

Invenţia se referă la un ansamblu compresor cu şurub, destinat utilizării în staţii de extracţie petrol/gaze, în industria petrochimică, la pomparea de gaze în conducte sau în rezervoare de stocare, în sistemul de alimentare cu gaze a turbinelor de gaz, precum şi în exploatarea platformelor marine. Ansamblul, conform invenţiei este alcătuit dintr-o carcasă (24) compresor care conţine două rotoare (25 şi 26), două labirinturi (27 şi 42) de refulare, un piston (41) de echilibrare, un rulment (29) cu role, doi rulmenţi (30) cu bile, o piuliţă (25) de blocare, un inel (28) distanţier, două bucşe (34 şi 38) crenelate, două discuri (36 şi 37), o piuliţă (14) de blocare, doi rulmenţi (39) cu bile, un rulment (40) cu role, care se află în legătură prin intermediul unui inel (33) cu un capac (31) spate, carcasa (24) compresor aflându-se de asemenea, în legătură prin intermediul unui inel (44) cu o carcasă (21) lagăr care conţine un labirint (43) de aspiraţie, un rulment (47) cu role, un subansamblu (49) injector, un inel (50) de blocare, un rulment (22) cu role şi un inel labirint (23) aspiraţie, iar o carcasă (21) lagăr se află în legătură prin intermediul unui inel (8) cu o carcasă (20) multiplicator care conţine un subansamblu arbore (1) antrenare, o etanşare (2) mecanică, o piuliţă (19) de blocare, două pastile (6) limitatoare, un rulment (17) cu role, o roată (12) pinion, o piuliţă (14) blocare, un rulment (16) cu bile şi un rulment (9) cu role.
