Description:

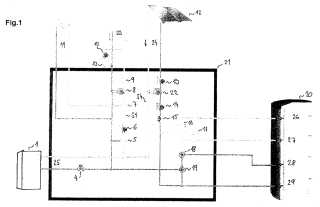

Invenţia se referă la un sistem combinat de încălzire a apei menajere şi a locuinţei. Sistemul conform invenţiei cuprinde cel puţin două surse independente de încălzire, cum ar fi un cazan (1) şi/sau un sistem de panouri (12) solare prin intermediul unor circuite (24 şi 25) primare, conectate în paralel cu ajutorul unui schimbător (22) de căldură de tip placă, şi cu circuite paralele conectate, colectând căldură din mediul de încălzire, pe de o parte pentru sistemul domestic cu un circuit (11) pentru încălzire şi, pe de altă parte, pentru un circuit (23) pentru încălzirea apei menajere cu interfaţa prin propriul său schimbător (8) de căldură; circuitele (11, 23, 24 şi 25) paralele, inclusiv secţiunile acestora de retur, sunt interconectate prin intermediul schimbătoarelor (8 şi 22) de căldură şi comută între ele în mod diferit, în special în funcţie de diferitele niveluri ale temperaturilor realizate de cel puţin două straturi stratificate de materiale de încălzire într-un rezervor (20) de stocare a căldurii, extern, conectat în paralel cu ajutorul unei conexiuni diferenţiale a unui grup de supape (16, 17, 18 şi 19) trifazate cu intrări/ieşiri la circuitele (11, 23, 24, 25) paralele prin intemediul unei intrări/ieşiri (27) din rezervorul (20) extern pentru circuitul (11) de încălzire domestic şi printr-o intrare/ieşire (26) din rezervorul (20) extern pentru încălzirea apei, în principal la circuitul (23) de încălzire a apei menajere din stratul superior al mediului de încălzire prin acţionarea supapelor (7 şi 17) trifazate pentru comutarea diferenţială, fie către un circuit (23) de încălzire a apei menajere care nu depăşeşte 55°C, sau la un circuit (11) de încălzire domestic cu o temperatură chiar mai mare de 55°C.
