Description:

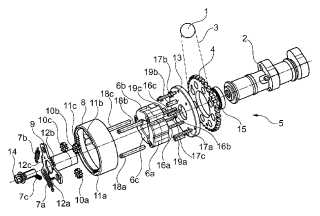

Invenţia se referă la un regulator de arbore cu came destinat unui motor cu ardere internă. Regulatorul conform invenţiei cuprinde o roată (4) de antrenare conectabilă antirotativ indirect, printr-un mijloc (3) de tracţiune, cu un arbore (1) cotit, roată (4) care este conectată, cu posibilitate de rotire, printr-un mecanism (5) de reglare mecanic, cu un arbore (2) cu came, mecanismul (5) de reglare având mai multe elemente (6a şi 6b) de greutate, care sunt pretensionate de câte un element (7a şi 7b) de arc şi care, la o turaţie limită, sunt deviabile radial spre exterior, datorită unei forţecentrifuge care acţionează asupra lor, pentru a modifica relaţia de faze între arborele (1) cotit şi arborele (2) cu came, mecanismul (5) de reglare cuprinzând un prim element (8) conectat antirotativ indirect cu roata (4) de antrenare, şi un al doilea element (9) conectat antirotativ indirect cu arborele (2) cu came, în care radial, între cele două elemente (8 şi 9), sunt dispuse mai multe roţi (10a şi 10b) planetare care, pentru realizarea unei rotaţii relative între roata (4) de antrenare şi arborele (2) cu came, se angrenează cu câte o danturare (11a, 11b şi 12a, 12b) de pe primul element(8) şi, respectiv, de pe al doilea element (9).
