Description:

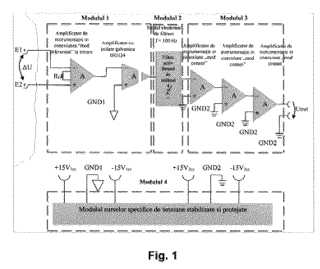

Invenţia se referă la un sistem electronic de condiţionare, cu utilizare în preluarea semnalelor biologice, cu aplicaţii în domeniul biologiei şi al medicinei. Sistemul electronic, conform invenţiei, este alcătuit din trei module (1, 2 şi 3) montate în cascadă, respectiv: un modul (1) electronic de preluare a semnalelor biologice, un modul (2) electronic de filtrare şi un modul (3) electronic amplificator de mod comun de ieşire, precum şi dintr-un modul (4) electronic de protecţie a surselor de tensiune specifice, stabilizate, pentru decuplarea de la reţeaua de curent alternativ şi protejarea pacienţilor în cazul în care tensiunea de alimentare stabilizată, monitorizată, nu respectă nişte limite prestabilite. Funcţional, sistemul electronic preia semnalele biologice prelevate de nişte electrozi (E1 şi E2) încărcaţi cu semnale biopotenţiale din corpul uman, prin intermediul unui amplificator (IC1) de instrumentaţie utilizat în conexiunea "mod diferenţial la intrare", semnalul rezultat la ieşire fiind preluat de un amplificator (IC2) de precizie cu izolare galvanică, iar semnalul rezultat la ieşirea acestuia este aplicat unui filtru activ trece-bandă Bessel de ordinul 4, realizat cu două amplificatoare (IC3 şi IC4) operaţionale, cu frecvenţă centrală f=100 Hz, atenuare a frecvenţei la capete -3dB, lăţimea benzii de atenuare -45 dB şi bandă de trecere de 1 Hz, semnalul rezultat la ieşirea acestui filtru fiind amplificat apoi de modulul (3) electronic amplificator de mod comun de ieşire, realizat cu trei amplificatoare (IC5, IC6 şi IC7) operaţionale.
