Description:

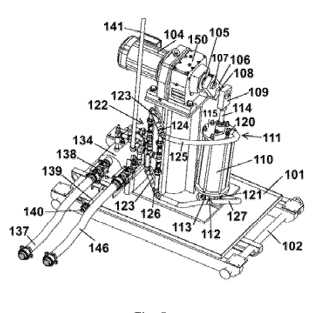

Invenţia se referă la o unitate compresor de gaz pentru puţuri de petrol. Unitatea de compresor, conform invenţiei, cuprinde o bază (101), un motor (104), un cilindru (110) şi un piston cu dublă acţiune care se deplasează în interiorul cilindrului antrenat de o pârghie şi un mecanism de bielă, un cadru de supape (12) este ataşat la bază, cadrul de supape având un prim orificiu (124) de cadru conectat printr-o primă conductă (125) flexibilă la un prim orificiu (120) de intrare/ieşire a gazului al cilindrului şi un al doilea orificiu (126) de cadru conectat printr-o a doua conductă (127) flexibilă la un al doilea orificiu (121) de intrare/ieşire a gazului al cilindrului, o ramură (128) de descărcare şi o ramură (129) de aspiraţie, ramura de descărcare având o pereche de supape (130a, 130b) de închidere de descărcare şi un orificiu (131) al ramurii de descărcare între supapele de închidere de descărcare, ramura de aspiraţie având o pereche de supape de închidere de aspiraţie (132a, 132b) şi un orificiu (132) al ramurii de aspiraţie între supapele de închidere de aspiraţie, iar unitatea mai cuprinde un separator (134) de lichid cu un prim capăt conectat la orificiul (132) ramurii deaspiraţie şi un al doilea capăt conectat la un furtun (137) de aspiraţie şi un tub (141) de ventilare a gazului conectat la supapele (142, 143) de siguranţă şi între separatorul de lichid şi orificiul (131) ramurii de descărcare .
