Description:

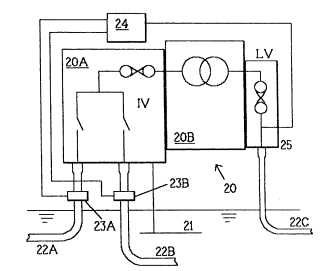

Prezenta invenţie se referă la o reţea de alimentare cu energie electrică, într-un înţeles mai restrâns, se referă la reţelele supraterane, exploatate la tensiuni superioare tensiunii de alimentare a consumatorilor finali. O reţea de distribuţie a energiei electrice cuprinde un număr de substaţii de comutaţie şi/sau transformare (11-1 la 11-3, 12-1 la 12-3) de medie tensiune, conectate între ele prin intermediul unor cabluri subterane. Fiecare cablu (22A şi 22B) cuprinde cel puţin un conductor interior şi o manta exterioară, conectată la carcasa de închidere (20A şi 20B) a substaţiilor. Un sistem de telecomunicaţii PLC cuprinde un număr de transductoare (23A şi 23B), cuplate la cablurile din substaţii. Fiecare dintre aceste transductoare este dispus de partea cablului corespunzător şi distanţa faţă de punctul în care mantaua este conectată la carcasa de închidere a substanţei, în aşa fel, încât transductorul să fie cuplat atât la manta, cât şi la conductorul sau conductoarele cablului. Semnalele pot fi cuplate, în mod corespunzător, la conductoarele cablului, în pofida efectelor de ecranare a mantalei.
