Description:

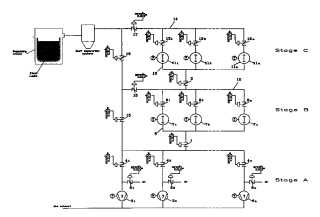

Inventia se refera la o instalatie de vid pentru tratarea otelului sub vid, in oala de turnare, utilizabila in industria siderurgica, in cadrul procedeelor de carburare si dezoxidare a otelului. Ea poate fi folosita la oala de turnare cu capacitati variind intre 15 si 300 t. Instalatia conform inventiei este prevazuta cu o treapta de vid grosier (A), urmata de o treapta de vid intermediar (B) si de o treapta de vid inaintat (C), legate in serie prin niste valve (1 si 2) si racordate in paralel prin alte valve (15, 16 si 17) la o conducta de legatura (18), pe care, intre treptele de vid (B si C), este intercalata o valva (19). Treapta de vid grosier (A) este prevazuta cu niste pompe de vid mecanice (3), legate in paralel, prin niste valve (4), la o conducta colectoare (5), iar prin niste valve de purjare (6), la atmosfera. Treptele de vid (B si C) sunt prevazute cu niste pompe de vid mecanice (7 si, respectiv, 11) legate in paralel prin niste valve (9 si, respectiv, 13) la niste conducte colectoare (10 si, respectiv, 14).
