Description:

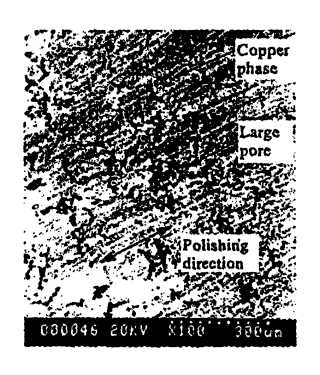

Invenţia se referă la un material compozit, care are o valoare IACS, a conductivităţii relativă la cupru recopt cu conductivitate 100%, de minimum 40%, obţinut prin amestecarea, compactarea şi sinterizarea amestecurilor de pulbere de cupru cu puritate de circa 99,9% cu pulbere de grafit, cuprinzând o matrice de reţea de cupru cu o pluralitate de pori, cel puţin unii dintre aceştia conţinând grafit. Procedeul de obţinere a materialului compozit cupru-grafit, conform invenţiei, cuprinde fazele de: purificare a pulberii de cupru prin recoacerea acesteia într-o atmosferă reducătoare şi curăţarea ei; amestecarea pulberilor de cupru şi de grafit; presurizarea amestecului de pulberi pentru obţinerea unui produs compact; sinterizarea produsului compactat la temperaturi înalte, într-o perioadă de timp caracteristică. Este de preferat ca pulberea de cupru să aibă mărimea particulei mai mică sau de maximum 10 mium, iar pulberea de grafit să aibă un diametru al particulelor de cel mult 5 mium. Condiţiile de compactare se pot realiza cu o presiune cuprinsă între 500 şi 1600 Mpa, timp de 5...10 min. Sinterizarea pulberilor se poate face în forme compacte, la temperaturi între 960 şi 1100°C, sub atmosferă protectoare de Hşi N, sau prin alt procedeu de încălzire sau presurizare.
