Description:

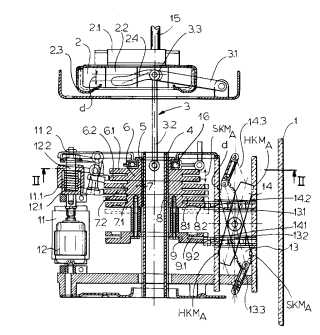

Inventia se refera la un comutator de priza sub sarcina pentru comutatoarele cu ploturi, prevazut cu un acumulator de energie, ce cuprinde o glisiera de ridicare (2.2), a carei deplasare continua este asigurata de un arbore de antrenare, si un organ de declansare ce actioneaza asupra unui arbore de comutare (4). In conformitate cu prevederile inventiei, pe arborele de comutare, este montat un ansamblu de comutare (4), ce se poate deplasa in directia axiala, si care cuprinde un numar de came-disc (8 si 9) pentru actionarea comutatoarelor cu vid, precum si a organelor mecanice de comutare. In functie de sensul de comutare, adica de sensul in care se deplaseaza glisiera de ridicare (2.2), apartinand acumulatorului de energie, ansamblul de comutare poate fi deplasat intr-o pozitie superioara sau una inferioara, in lungul arborelui de comutare, asa fel, incat sa se determine intrarea in functiune a diverselor came-disc (6, 7, 8 si 9). Cu ajutorul acestui comutator de priza sub sarcina se pot realiza scheme asimetrice de comutare, la care, independent de sensul de comutare, se obtine aceeasi succesiune in deplasarea sau actionarea organelor de comutare.
