Description:

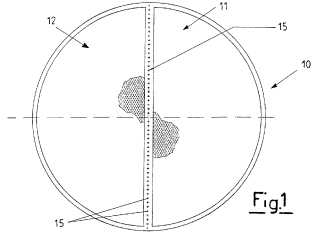

Inventia se refera la o placa tubulara pentru un fascicul de tevi, pentru reactoare chimice si schimbatoare de caldura. Placa tubulara pentru fascicul de tevi, pentru reactoare chimice si schimbatoare de caldura, conform inventiei, asigura asamblarea ferma a componetelor placii, prin aceea ca este alcatuita din doua sau mai multe componente (11 si 12), care au forma semicirculara sau de sector de cerc, complementara una in raport cu alta, pentru ca, prin asamblare de-a lungul unei linii mediane, sa formeze placa tubulara (10) completa. Asamblarea se realizeaza prin niste proeminente (13), cu care sunt prevazute componentele (11) inserate in niste cavitati (14) cu care sunt prevazute componentele (12) corespunzatoare. Atat componentele (12) prevazute cu cavitati (14), cat si proeminentele (13) componentelor (11) corespunzatoare au prevazute niste orificii (a si b) prin care se completeaza ansamblarea prin niste bolturi (15) inserate in orificii (a si b).
