Description:

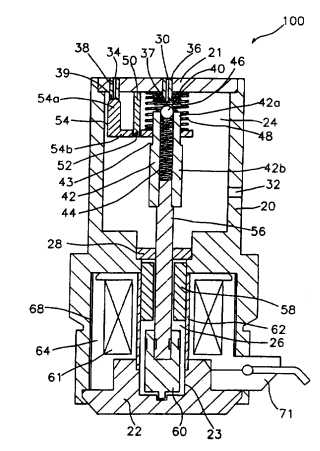

Inventia se refera la o supapa solenoidala cu trei pozitii si trei cai, utilizata la un sistem de franare antiblocare, avand o structura articulata. Supapa solenoidala include o carcasa cilindrica (20) si doua capace (21 si 22) cuplate ermetic la cele doua capete ale carcasei (20). Carcasa (20) si cele doua capace (21 si 22) definesc o camera interioara, care este partitionata intr-o prima (24) si o a doua (26) camera despartite printr-un perete despartitor (28). Prima camera (24) comunica cu primul (30), al doilea (32) si al treilea orificiu (34). A doua camera (26) contine o armatura (60), un ansamblu solenoidal (68) si un miez (58), armatura (60) fiind fixata de un tachet (56) care se extinde in prima camera (24) printr-o gaura din peretele despartitor (28). Un capat al tachetului (56) este fixat in prima camera (24) de un suport de alunecare (42), in interiorul caruia este adapostita o bila (40) si un prim arc (44). Un al doilea arc (46) este interpus intre capacul ce defineste prima camera (24) si un capat al suportului de alunecare al bilei (42). Pe peretele exterior al suportului de alunecare al bilei (42) este formata o treapta (43). O parghie (54b) a supapei (54) se extinde in paralel cu suportul de alunecare (42), fiind angajata de catre treapta (43). Parghia supapei (54b) este conectata de o tija suport (50) prin intermediul unui bolt (52), realizandu-se astfel balansarea ambelor capete ale parghiei supapei (54b), iar tija suport (50) este fixata de capac. Un al treilea arc (48) este dispus intre parghia supapei (54b) si capacul (21), coaxial cu suportul de alunecare al bilei (42).
