Description:

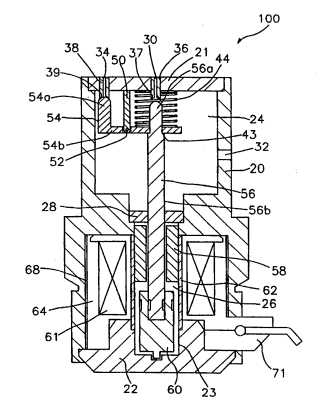

Inventia se refera la un distribuitor electromagnetic (100) cu doua pozitii si trei cai. Distribuitorul (100) conform inventiei are o structura articulata. Distribuitorul electromagnetic consta dintr-o carcasa cilindrica inelara (20), primul si cel de-al doilea capac (21 si 22) fixate ermetic la ambele capete ale carcasei (20). Primul capac contine primul si cel de-al treilea orificiu (30 si 34), iar carcasa are practicata in ea cel de-al doilea orificiu (32). O diafragma imparte camera interioara, din interiorul carcasei, in prima camera (24) si cea de-a doua camera (26), cele trei locase comunicand cu prima camera (24). Cea de-a doua camera (26) contine armatura (60), ansamblul solenoidal (68) si un miez (58), iar armatura este fixata pe un tachet (56) care trece in prima camera printr-o gaura executata in diafragma. O prima portiune rotunjita pentru deschiderea/inchiderea primului orificiu (30) este prevazuta la un capat al tachetului (56) din interiorul primei camere (24). Un umar este prevazut pe portiunea de cuplare a primei portiuni rotunjite si tachet (56), prin diferenta de diametre, si un culbutor (54b) este dispus perpendicular pe tachetul (56) la contactul cu umarul (43). Un al doilea brat rotunjit, pentru deschiderea/inchiderea celui de-al treilea locas, este fixat la un capat al culbutorului (54b) perpendicular pe acesta. Culbutorul (54b) este asamblat, prin intermediul stiftului (52), cu o bara-suport, avand un capat al sau fixat in primul capac (21) astfel incat cele doua capete ale culbutorului (54) pivoteaza in jurul acestui stift. Un arc (44) dispus intre culbutorul (54b) si primul capac (21) inconjoara primul capat rotunjit al tachetului.
