Description:

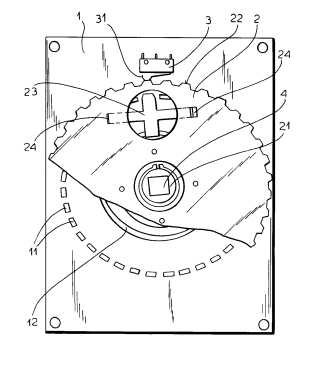

Invenţia se referă la un dispozitiv de semnalizare a poziţiei folosit la mecanismele de acţionare cu motor cu care sunt echipate întreruptoarele cu prize, comutatoarele sau bobinele cu miez mobil. Asemenea dispozitive de semnalizare a poziţiei determină poziţia în care se găseşte un întreruptor cu prize sau alt aparat similar, şi transmit această informaţie sub forma unui semnal electric. Potrivit prevederilor acestei invenţii, un asemenea dispozitiv este alcătuit, în principal, dintr-o platină (1) pe care sunt dispuse mai multe contacte de semnalizare fixe (11) şi dintr-un disc cu came rotativ (2) care, pe de o parte, prin intermediul întreruptorului rapid cu arc (3), asigură legătura electrică între contactele fixe (11) şi o derivaţie (12) şi, pe de altă parte, datorită conturului cu came (22) de pe suprafaţa sa laterală, realizează acţionarea întreruptorului rapid cu arc. ŕ
