GARNITURĂ DE CRUCE CARDANICĂ CU FUSURI ŞI ELEMENT DE CENTRARE
Price not visible for this package
Assignment
No.: RO119323
Date: 30.07.2004
WILFRIED GILLE [DE]
Description:

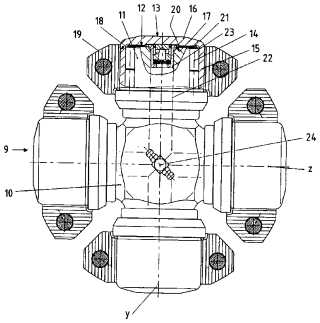

Invenţia se referă la o garnitură de cruce cardanică cu fusuri şi element de centrare, utilizată la arbori, pentru transmiterea mişcării de rotaţie. Garnitura conform invenţiei se compune dintr-o cruce cardanică (10) cu patru fusuri (11), centrate două câte două pe axele (y şi z) perpendiculare una pe alta. Cele două fusuri (11) ale unei axe (y sau z) sunt montate în câte un braţ (19) aparţinând unei furci cardanice. Fiecărui fus (11) îi corespunde câte o bucşă de lagăr (13) ce se reazemă pe fus (11) şi se poate roti în jurul acestuia prin intermediul unor corpuri de rostogolire (14), precum şi un element de centrare (23), având un element de presare (29) şi un element elastic (28). Elementul elastic (28) se reazemă pe fus (11) şi acţionează asupra bucşei de lagăr (13) prin intermediul elementului de presare. Bucşele de lagăr (13), ce corespund unei axe (y sau z), sunt montate în cele două braţe (19) ale unei furci cardanice. La o eventuală deformare a braţelor de furcă (19) supuse acţiunii forţelor centrifuge, ce iau naştere datorită mişcării de rotaţie şi care variază în funcţie de valorile turaţiei, elementele de presare (29) continuă să rămână în contact cu bucşele de lagăr (13). În felul acesta, garnitura îşi menţine poziţia centrată în raport cu furca cardanică. ŕ
