DISPOZITIV PENTRU DETECTAREA APARIŢIEI UNUI JET DE METAL LICHID ŞI UTILIZAREA DISPOZITIVULUI
Price not visible for this package
Assignment
No.: RO119391
Date: 30.08.2004
HEIDINGER BRUNO [FR]
DE NADAI GILLES [FR]
BECCARA PASCAL [FR]
Description:

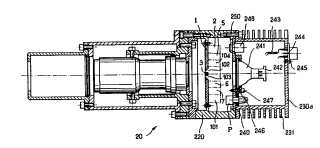

Prezenta invenţie se referă la un dispozitiv pentru detectarea apariţiei unui jet de metal lichid şi la o utilizare a dispozitivului. Utilizând un procedeu cunoscut de detectare a unui jet de metal lichid, este formată, prin intermediul unei surse de lumină (241), o imagine a unei zone de supraveghere (10) cuprinsă între două planuri (14 şi 15) secante, fiind apoi formată o imagine a unui jet de metal incandescent, luminozitatea imaginii urmând a fi convertită într-o mărime electrică ce este transmisă ca informaţie funcţională. Dispozitivul conform invenţiei cuprinde un sistem optic de detectare a luminii, care este alcătuit dintr-un obiectiv cu focalizare reglabilă, un traductor fotoelectric, în particular, o fotodiodă (3), un convertor (2), un comparator (5), un etaj intermediar (6), un etaj de alimentare electrică (7) şi o sursă de lumină (241). Invenţia se mai referă la o utilizare a dispozitivului, pentru detectarea apariţiei primei picături dintr-un jet de metal lichid, provenit de la un cioc (60) de scurgere, cu largă deschidere, al unei oale (30) de turnare. ŕ
