Description:

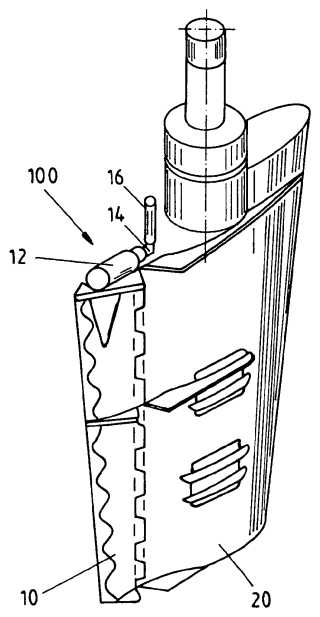

Invenţia se referă la o cârmă cu articulaţie de cârmire, realizată prin pistoane culisante. Cârma conform invenţiei constă dintr-o cârmă (20) principală şi un ampenaj (10) articulat de aceasta, printr-un piston (15) vertical, condus forţat prin cârma (20) principală, care este prevăzută cu un piston (11) orizontal, unde pistoanele (11 şi 15), orizontal şi, respectiv, vertical, sunt asamblate între ele, prin intermediul unui bulon de balama (14),spre a forma o articulaţie de cârmire prin nişte pistoane (100) culisante, iar un corp de lagăr (16) al pistonului (15) vertical este fixat de corpul vasului şi pentru minimalizarea forţelor ce acţionează asupra lagărului (16) de alunecare al pistonului (15) vertical de articulaţie şi al pistonului (11) orizontal de cârmire, precum şi asupra bulonului de balama (14), care îmbină bolţurile, pistonul (15) vertical este sprijinit de corpul vasului, printr-un lagăr opus (27), suplimentar.
