Description:

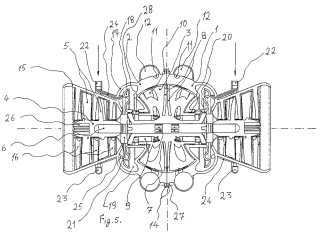

Invenţia se referă la o turboma?ină monoax cudublu flux, cu o construcţie simetrică, care poate fi folosită ca modul de propulsie în aeronautică, în industria auto-moto sau în aplicaţii neaeronautice. Turboma?ina conform invenţiei este formată din ni?te semistatoare (1 ?i 2) dreapta ?i stânga, în care se află un rotor (3) central care are un arbore (4) rotor, pe care, la capete, se află câte un paletaj (5) rotor al unui compresor axial, executat în trepte, iar în porţiunea centrală a arborelui (4) rotor, coaxial cu axa longitudinală, se află o incintă (6) de egalizare, care comunică prin ni?te ferestre (7) cudirecţionare spre un spaţiu cuprins între ni?te palete (8) ale unui compresor centrifugal cu intrare bilaterală de tip închis, iar în jurul arborelui (4) rotor, se găsesc două tuburi (9) de foc, sub forma unor cavităţi circulare, dispuse simetric una faţă de alta, prin care gazele suntconduse către ni?te palete (10) ale turbinei deantrenare, de unde sunt preluate de ni?te palete(11) inversoare de sens ?i ajung într-o galerie(12), de unde, prin intermediul unor tuburi (13) de evacuare, sunt evacuate în exteriorul ma?inii.
