Description:

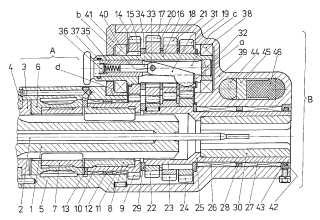

Invenţia se referă la un perforator pneumatic, destinat tăierii în cadrul exploatărilor miniere. Perforatorul pneumatic, conform invenţiei, asigură schimbarea rapidă a turaţiei sfredelului prin aceea că are în componenţă un mecanism deschimbare rapidă a turaţiei, alcătuit dintr-o bucşă cu caneluri drepte (8), montată în butucul unei roţi dinţate (9), care este lăgătuităcu nişte bucşe cu ace (10 şi 11), separate între ele printr-un distanţier (12), şi între butucul roţii dinţate (9) şi roata-clichet (6) este montată o şaibă de presiune (13), iar roata dinţată (9) antrenează printr-o altă roată dinţată (14) şi printr-o pană (15) arborele tubular (16) ce este prevăzut pe o porţiune din lungimea sa cu un canal de pană longitudinal străpuns(a), şi pe arborele tubular (16) sunt montate roţile dinţate libere (17, 18 şi 19). Bucşa de rotaţie (25) este lăgăruită la exterior pe bucşele cu ace (26 şi 27), separate între ele printr-un distanţier (28), iar între bucşa de rotaţie (25) şi butucul roţii dinţate (9) este prevăzută o şaibă de presiune (29) având degajări frontale sau un rulment axial cu ace. Roţile dinţate libere (17, 18 şi 19) de pe arborele tubular (16) pot fi solidarizate pe rând cu acesta, printr-o pană mobilă (31) glisantă, găurită la un capăt şi prevăzută cu o frezare plană (b) la extremitatea respectivă, pană mobilă (31) ceeste amplasată în canalul longitudinal, străpuns (c), prevăzut printr-o tijă (32) montată îninteriorul arborelui tubular (16), extremitatea de lucru a penei mobile (31) trecând prin canalul de pană longitudinal, străpuns (a), al arboreluitubular (16), în pana mobilă (31), oscilează în jurul unui b
