Description:

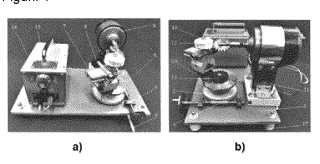

Invenţia se referă la o maşină pentru danturarea cu profil în evolventă a roţilor dinţate sferice concave conducătoare conjugată la o roată dinţată sferică convexă prin metode mecanice de aşchiere realizate din materiale plastice. Maşina, conform invenţiei, pentru danturarea roţilor dinţate sferice concave menţine fixă o sculă, freză (10) aşchietoare, care are forma planului mediu al roţii dinţate sferice convexe, condusă, având profilul unei roţi dinţate cilindrice obişnuite şi grosimea de 2-3 mm şi are o mişcare de rotaţie pentru a se produce aşchierea şi se află montată pe axul unui motor (9) de curent continuu, alimentat de la o sursă (15) reglabilă de tensiune, reglajul vitezei de aşchiere realizându-se cu un buton (16) al sursei (15) de tensiune, iar roata concavă, semifabricat, se află montată fix, rigid pe o sanie (7), destinată reglajului adâncimii de aşchiere prin intermediul unei roţi (8) de manevră, întregul ansamblu (12), roată dinţată sferică concavă, semifabricat, cu o sanie (7) port piesă semifabricat şi o roată (14) dinţată planetară aflându-se montate pe un ax comun fixat pe un platou (6) rotativ care este solidarizat rigid cu o roată (2) melcată care se află în angrenare cu un melc (3) acţionat de o roată (5) de manevră, rotirea melcului producând o mişcare de revoluţie a platoului (6) rotativ port piesă, rotind roata (14) într-o mişcare planetară prin intermediul unei roţi (13) dinţate centrale fixă, solidarizată printr-un ax cu o placă (1) de bază, iar în mişcarea de rotaţie a platoului (6) se produce angrenarea dintre roata (14) planetară cu roata (13) centrală fixă, statică, în felul acesta rotirea platoului (6) produce mişcarea de rotaţie, revoluţie a întregului ansamblu port piesă semifabricat, prin urmare piesa semifabricat se roteşte cu planul mediu în contact cu freza (10) pe circumferinţa acesteia generînd dinţii cu arce de curbură diferite de la un dinte la celălalt dinte.
