Description:

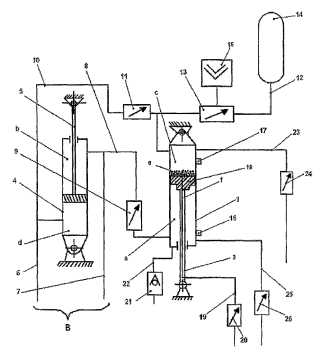

Invenţia se referă la un dispozitiv de recuperare a energiei din operaţia de coborâre a braţului (2) unui utilaj (A), dispozitivul fiind montat pe un utilaj (A) care este prevăzut cu cilindri hidraulici (4), plasaţi de o parte şi de alta a braţului (2) şi sprijiniţi cu camerele de lucru de corpul utilajului (A), iar capetele unor tije de acţionare (5) sunt articulate de braţul (2) utilajului (A), cilindrii hidraulici (4) fiind racordaţi la un circuit hidraulic (B) al utilajului (A) şi servind la acţionarea braţului (2), în care de braţul (2) utilajului (A) este cuplat un cilindru hidropneumatic (1) având capătul tijei (3) pistonului (18) fixat de corpul mobil al aceluiaşi utilaj (A), o cameră inferioară (a) a cilindrului hidropneumatic (1) fiind racordată cu o supapă de sens (21) şi cu un distribuitor (26) pentru eliminarea uleiului colectat, precum şi cu camerele superioare (b) ale cilindrilor hidraulici (4), iar o cameră superioară (c) de deasupra pistonului (18) este în legătură cu un distribuitor (13) şi cu un acumulator pneumatic (14), pentru realizarea acumulării de energie în timpul cursei de coborâre a braţului (2).
