Description:

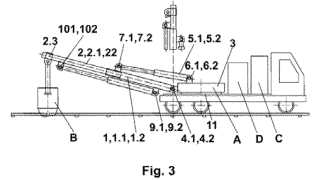

Invenţia se referă la o macara hidraulică utilizată pentru manevrarea capului de sudură al unei maşini de sudat şine de cale ferată. Macaraua, conform invenţiei este compusă din două braţe (1 şi 2) de ridicare şi extensibil şi dintr-o platformă (3) rotitoare, cu ajutorul cărora un cap (B) de sudură este dispus deasupra şinelor de cale ferată care trebuie sudate, braţul (1) de ridicare este formatdin două chesoane (1.1 şi 1.2) care sunt articulate pe platforma (3) rotitoare şi manevrate de nişte cilindri (5.1 şi 5.2) hidraulici, de ridicare, iar în interiorul lor culisează două chesoane (2.1 şi 2.2) care împreună cu o traversă (2.3) formează braţul (2) extensibil manevrat de nişte cilindri (8.1 şi 8.2) hidraulici, de extensie, capul (B) de sudură fiind "agăţat" de traversa (2.3) a braţului (2) extensibil.
