Description:

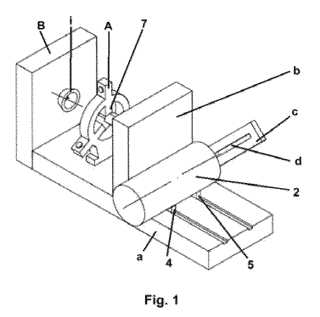

Invenţia se referă la un dispozitiv pentru trasarea şi punctarea poziţiilor axelor găurilor de centrare în cazul semifabricatelor de formă cilindrică, înainte de executarea propriu-zisă a găurilor cu ajutorul unor burghie de centruire. Dispozitivul conform invenţiei este constituit dintr-o piesă (1) de bază având doi pereţi (a şi b) dispuşi la un unghi drept şi care servesc pentru orientarea pe capătul cilindric al unui semifabricat (2), pe care trebuie să fie determinată poziţia axei găurii de centrare şi respectiv o bandă (c) rigidă prevăzută cu o deschidere (d) în care se introduce un ac (3) de trasat sub formă de buton, pe primul perete (a) al piesei (1) de bază este prevăzut cu un subsistem (A) de tip lunetă pentru orientarea aproximativă a unui semifabricat (6) în raport cu axa unui alezaj (h) conic al unei componente (g) a celui de-al doilea perete (b) al piesei (1) de bază, prin care se introduce un punctator care realizează o gaură de formă conică utilizabilă la viitoarea executare a găurii de centrare cu ajutorul unui burghiu, punctarea la celălalt capăt al semifabricatului (6) fiind realizată cu ajutorul unui perete (B) rabatabil prevăzut cu o componentă (i) care are un alezaj conic, ce se va centra pe celălalt capăt al semifabricatului (6) şi prin care se va introduce punctatorul care realizează gaura de formă conică la celălalt capăt al semifabricatului (2).
